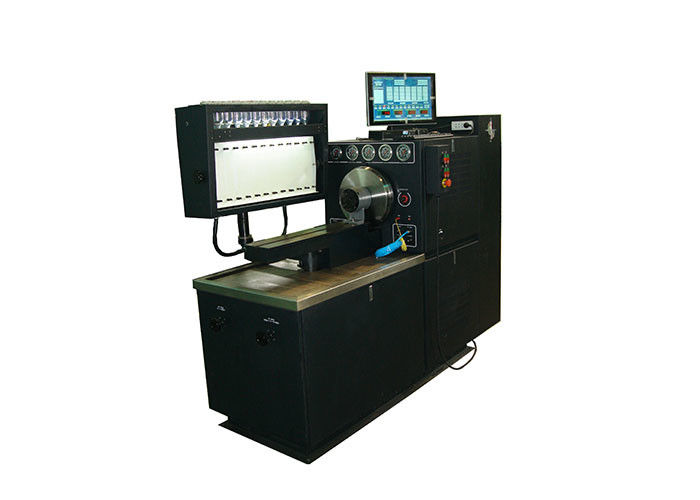

12 cylindres ADM720 banc d'essai de pompe à carburant mécanique pour tester différentes pompes

 ADM720 banc d'essai de pompe à carburant mécanique,pour tester différentes pompes,

Définition:

5.5KW/7.5KW/11KW/15KW/18.5 KW/22KW (25HP) moteur à couple alternatif à haut couple.

PC industriel avec système d'exploitation Windows TM Professional entièrement intégré 15' XGA 450 nits TFT-LCD lisible à la lumière du soleil (pour une lecture facile).

Accouplement anti-réaction.

Deux alimentations en courant continu de 12 à 24 volts 3 ampères.

Pression de phase à 80 bar.

Système de contrôle automatique de la température du carburant.

Système de conduite directe - DDS.

Huile de pompe à lubrification forcée à 30 bar.

Potentiomètre de vitesse analogique pour régulation manuelle de la vitesse.

Le système de régulation numérique de la vitesse fournit un contrôle de vitesse en douceur entre 0 et 4000 tr/min par le biais d'un bouton de régulation de vitesse de précision à plusieurs tours.

Gestion du système de base de données pour les plans d'essais/enregistrements des clients.

12 cylindres à faible volume / à volume élevé de lecture en verre pour un fonctionnement facile.

Affichage des principales caractéristiques des paramètres de fonctionnement du banc d'essai par TFT/LCD de 15'

Le système de rétroaction électronique empêche les variations de vitesse dans les variations de charge en surveillant le rapport vitesse/charge pendant toute la durée de fonctionnement.

Une plus grande inertie du volant donne un contrôle de vitesse plus stable.

Nouvelle console de mesure à deux axes de mouvement.

Le nouveau panneau de commande assure un fonctionnement convivial.

Un ensemble d'accessoires standard bien équipé pour la plupart des pompes rotatives et en ligne.

Un nouveau design sophistiqué

L'ADM720 créera une nouvelle image de votre atelier avec son design et ses couleurs et vous offrira le meilleur environnement de fonctionnement, plus convivial et conçu de manière ergonomique.

Accouplement anti-réaction

L'accouplement Anti-Backlash assure la sécurité de l'opérateur du banc d'essai grâce à sa conception durable et robuste et assure des essais fiables des pompes d'injection de carburant à haute pression de la nouvelle technologie.

Le volant

Installé directement sur l'arbre du moteur et avec 1,0 kgm2 d'inertie, il assure une conduite en douceur même des profilés à cames les plus résistants, et absorbe l'impact des nouvelles pompes.Les résultats des essais obtenus sont donc beaucoup plus fiables et précis que ceux obtenus avec les petits systèmes de traction des roues motrices..

Spécification technique:

1- Puissance du moteur:5.5,7.5,11,15,18.5,22 kW

2Voltage de l'alimentation électrique:415,380, 220v

3Fréquence d'alimentation: 50/60 HZ

4Niveau de protection: IP54

5- Plage de vitesses: 0 à 4000 tr / min

6. Plage de réglage du compteur: 0-9999

7. Plage de réglage de la température: 0-80

8. Hauteur centrale de l'arbre motopropulseur: 125 mm

9. puissance en courant continu: 12 / 24V

10. Diamètre du connecteur de conduite:120 mm

11- Tuyau de mesure: 45 ml, 150 ml, 260 ml (facultatif)

12. Nombre de bouteilles de mesure:12

13. pompe d'alimentation en huile:10L/min

14- Pression d'alimentation en carburant: haute pression: 0-40 bar; basse pression: 0-4 bar

15- Cube du réservoir de carburant: 60 litres

16- Le compteur de pression: basse pression: 0 à 6 bar;haute pression: 0 à 60 bar;pression interne: 0 à 16 bar;pression sous vide: 1 à 2,5 bar;compteur d'huile: 0 à 10 bar

17Puissance thermique: 2 kW

18. Plage de température contrôlée: 40 ± 2oC

19. Taille: 2000*1060*1800 mm

20Poids: 950 kg

Fonction

1. Le carburant délivré par chaque cylindre à n'importe quelle vitesse peut être testé

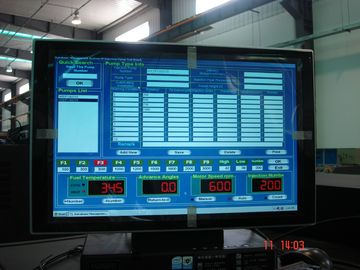

2La vitesse, la température, le compteur, la pression, le compteur de rack peuvent être affichés sur l'ordinateur du banc d'essai.

3. La courbe de déplacement du rack peut être affichée

4Moniteur LCD

5- Directement entraîné par moteur, régulation de vitesse à fréquence variable.

6- Inspection statique sur le délai de livraison de chaque bouteille

7. Inspection des performances du régulateur mécanique

8. Inspection des performances de la soupape magnétique de la pompe VE

9. Inspection des performances du régulateur pneumatique

10. Inspection des performances du compensateur de pression

11. volume de pétrole retourné de la pompe de distribution

12. Inspection de la pression intérieure de la pompe VE

13- Inspection des performances de la pression négative du régulateur pneumatique

14. Inspection des performances d'étanchéité du corps de la pompe

Avantages concurrentiels:

Avantages avec des gammes de vitesse d'ajustement, vitesse stable, couple élevé, fonctionnement facile, etc.

Accessoires pour bancs d'essai(47 PCS)

Des photos:
